Vim 打造成 Source Insight

環境： Debian
vim是套在Linux上非常好用的編輯軟體，但在trace code的能力上卻比不上source insight或eclipse等，但我們可以另外安裝套件，讓vim接近於source insight的使用方式，
以下使用了ctags + cscope + taglist + nerdtree + srcexpl + trinity來達成此目標

一、ctags

ctags可以在函式、變數之間自由進行切換，例如某主函式call了func()，ctags可以直接跳到func的函式裡面、也可使用在變數上
◎ Install

sudo apt-get install exuberant-ctags

◎ Usage

進入程式目錄當中，若是多層的目錄則進到最上層的目錄，接著輸入

ctags -R

接著必須讓vim知道tags需要到哪裡找到，先用vim打開vimrc，之後把下面第二段的資訊加進去

vim ~/.vimrc

set tags=./tags,./TAGS,tags;~,TAGS;~

用vim進到.c .h檔之後移到函式或變數上即可使用快捷鍵找到該函式或變數的定義，也可跳回到使用此函式的地方

"跳至該函式或變數定義
Ctrl + ]
"跳回使用此函式或變數處
Ctrl + t

二、cscope

cscope可以查詢函式或變數在哪些地方被使用過，或是函式當中使用了哪些函式

◎ Install

sudo apt-get install cscope

◎ Usage

進入程式目錄當中，若是多層的目錄則進到最上層的目錄，接著輸入

cscope -Rbqk

參數說明如下

1. R : 將目錄及子目錄底下的所有文件都建立索引
2. b : 僅建立關聯數據庫，不導入使用者介面
3. q : 建立cscope.in.out和cscope.po.out，可增快搜尋速度
4. k : 不搜尋預設會include進來的函式(/usr/include)

將以下設定加入vimrc

set cscopetag
set csto=0

if filereadable("cscope.out")
   cs add cscope.out
elseif $CSCOPE_DB != ""
    cs add $CSCOPE_DB
endif
set cscopeverbose

nmap zs :cs find s =expand("")
nmap zg :cs find g =expand("")
nmap zc :cs find c =expand("")
nmap zt :cs find t =expand("")
nmap ze :cs find e =expand("")
nmap zf :cs find f =expand("")
nmap zi :cs find i ^=expand("")$
nmap zd :cs find d =expand("")

最後附上各指令的用途

1.:cs find s {name} : 找出C語言name的符號
2.:cs find g {name} : 找出name定義的地方
3.:cs find c {name} : 找出使用name的地方
4.:cs find t {name} : 找出name的字串
5.:cs find e {name} : 相當於egrep功能，但速度更佳
6.:cs find f {name} : 尋找檔案
7.:cs find i {name} : 尋找include此檔案的檔案
8.:cs find d {name} : 尋找name裡面使用到的函式

三、taglist

taglist可在切出一區塊，顯示此檔案裡的macro，global variable，函式等資訊，且會隨著瀏覽到哪個地方便以不同顏色標示

◎ Install

下載plugin file，下載地址如下，請自行選擇最新版本下載

http://sourceforge.net/projects/vim-taglist/files/vim-taglist

將plugin/taglist.vim複製到~/.vim/plugin/，doc/taglist.txt複製到~/.vim/doc

◎ Usage

可在~/.vimrc裡配置相關設定，其他配置選項請參考官網說明

nmap<F8>:TlistToggle
let Tlist_Show_One_File=1
let Tlist_Exit_OnlyWindow=1
set ut=100

1.nmap : 將F8設為開啟taglist的快捷鍵
2.Tlist_Show_One_File : 只顯示當下瀏覽檔案的func，不顯示之前瀏覽的檔案
3.Tlist_Exit_OnlyWindow : 如果taglist區塊是最後一個，則退出vim
4.ut=100 : taglist會標示目前在操作哪個function or variable，但更新速度很慢，這裡把更新速度設成100ms

四、nerdtree

NERD tree可切出一區塊，顯示根目錄開始的檔案結構，且可由list直接跳到選取的檔

◎ Install

下載plugin file，下載地址如下，請自行選擇最新版本下載

http://www.vim.org/scripts/script.php?script_id=1658

將plugin/NERD_tree.vim複製到~/.vim/plugin/，doc/NERD_tree.txt複製到~/.vim/doc
剩下的資料夾autoload, lib, nerdtree_plugin, syntax全部複製到~/.vim底下

◎ Usage

可在~/.vimrc裡配置相關設定，其他配置選項請參考官網說明

nmap<F9>:NERDTreeFind
let NERDTreeWinPos=1

1.nmap: 將F9設為開啟nerdtree的快捷鍵
2.NERDTreeWinPos : 將nerdtree區塊放在右邊

五、SrcExpl(Source Explorer)

SrcExpl可以將當下function的定義顯示出來，或是將當下的變數宣告處顯示出來

◎ Install

git clone https://github.com/wesleyche/SrcExpl

將plugin/srcexpl.vim複製到~/.vim/plugin/，doc/srcexpl.txt複製到~/.vim/doc

◎ Usage

官方網站有詳細介紹在.vimrc可用的設定，這裡只列出我有用到的設定

nmap<F10>:SrcExplToggle
let g:SrcExpl_pluginList = [
        \ "__Tag_List__",
        \ "_NERD_tree_",
        \ "Source_Explorer"
        \ ]

1.nmap : 將F10設為開啟srcexpl的快捷鍵
2.若有安裝taglist or nerdtree則需輸入

六、 trinity

trinity用來整合taglist, nerdtree, srcexpl，使可以一鍵開啟三個plgin的功能

◎ Install

git clone https://github.com/wesleyche/Trinity

將plugin/trinity.vim複製到~/.vim/plugin/

◎ Usage

接著設定vimrc

nmap  :TrinityToggleAll

1.nmap:將F7設為一次打開taglist, nerdtree, srcexpl的快捷鍵

References:
1. http://yuanfarn.blogspot.com/2013/02/srcexpl-vim-source-explorer.html
2. https://stackoverflow.com/questions/3196760/how-to-use-cscope-with-paths-that-contain-spaces
3. http://rickey-nctu.blogspot.com/2009/02/vim-srcexpl.html

Verilog - 7段顯示器(SEG7)

----a-----
|            |
f           b
|            |
----g-----
|            |
e          c
|            |
----d-----

 當7段顯示器 燈號 active LOW

 ex. 0 => a,b,c,d,e,f = 0 , g = 1

module SEG7_LUT (
   input [3:0] iDIG,
   output reg [6:0] oSEG
);

always@(iDIG) begin
  case(iDIG)
    4'h1: oSEG = 7'b1111001;  // ---a----
    4'h2: oSEG = 7'b0100100;  // |      |
    4'h3: oSEG = 7'b0110000;  // f      b
    4'h4: oSEG = 7'b0011001;  // |      |
    4'h5: oSEG = 7'b0010010;  // ---g----
    4'h6: oSEG = 7'b0000010;  // |      |
    4'h7: oSEG = 7'b1111000;  // e      c
    4'h8: oSEG = 7'b0000000;  // |      |
    4'h9: oSEG = 7'b0011000;  // ---d----
    4'ha: oSEG = 7'b0001000;
    4'hb: oSEG = 7'b0000011;
    4'hc: oSEG = 7'b1000110;
    4'hd: oSEG = 7'b0100001;
    4'he: oSEG = 7'b0000110;
    4'hf: oSEG = 7'b0001110;
    4'h0: oSEG = 7'b1000000;
  endcase
end
endmodule

Cryptography

何謂密碼學?

密碼學為一種利用數學方法來對資料加密和解密的科學。密碼系統是由明文、加密演算法、金鑰、解密演算法及密文組合而成。

明文(Plaintext)　 →加密前的原始資料，為加密演算法的輸入，解密演算法的輸出。

密文(Ciphertext) →加密之後的資料，為加密演算法的輸出，解密演算法的輸入。

加密演演算法(Encryption Algorithm)

       利用密鑰對明文進行加密的編碼動作的演算法。

解密演算法(Decryption Algorithm)

      利用金鑰對密文進行解密的解碼動作的演算法。

解密(Decipher)

      將密文還原為明文的過程。

密碼破解(Cryptanalysis)

      不需經由加密金鑰或使用偽造金鑰即能夠將密文解原還為明文稱之。

※加密技術的強度指的是密碼破解所需要花費的時間與資源。加密技術強度的高低通常牽涉到下列的因素：

(1)演算法強度

(2)金鑰保護機制

(3)金鑰的長度

※密碼系統的安全與否的衡量標準在於破解者需要花費多少時間以及多少成本才能夠破解。

(1)破解所需要的成本高於該訊息的價值

(2)破解所需要的時間超過該金鑰的壽命

※密碼破解技術分為下列幾種：

(1)只知密文破解(Ciphertext Only Attack)

破解者藉由蒐集所有可能的密文以找出明文或金鑰。

(2)已知明文破解(Known Plaintext Attack)

破解者藉由已知的明文與其相對應的密文以找出金鑰。

(3)選擇明文破解(Chosen Plaintext Attack)

攻擊者利用特殊方法將明文發送給傳送端，再由傳送者取得加密後的密文(即破解者可以控制明文與其相對應的密文) ，以找出加密金鑰。

(4)選擇密文破解(Chosen Ciphertext Attack)

攻擊者利用特殊方法將密文發送給接收端，再由接收者取得解密後的明文(即破解者可以控制密文與其相對應的明文) ，以找出加密金鑰。

(5)暴力破解法(Brute-Force Attack)

破解者嘗試所有可能的私密金鑰來攻擊密碼系統。

※非技術破解

(1)   社交工程(Social Engineering)

利用人性的弱點達到密碼騙取。

(2)   身旁側視(Shoulder Surfing)

在身旁看使用者輸入密碼，成功機率很高。

密碼學系統通常可以根據三種不同的觀點來分類：

一、將明文轉換為密文所使用運算方法上的差異：

(1)取代(substitution)

(2)置換(transposition)

(3)相乘(product)

二、使用金鑰個數的差異：

(1)私密鑰匙(secret-key)，或傳統加密系統

(2)非對稱性或公開鑰匙加密系統

(3)雜湊(HASH)

三、處理明文方法上的差異：

(1)資料區段加密法(block cipher)

(2)資料流加密法(stream cipher)

第一大類-運算方法上的差異

(1)取代(substitution)

取代指的是明文中的每一個元素都被對應到另一個元素。

(2)置換(transposition)

置換是將明文中的元素重新排列。

(3)相乘(Product)

以取代與置換為基礎構成的複雜組合，以達到更複雜的相乘效果。

第二大類-金鑰個數的差異

(1)對稱性密碼學

加密與解密使用同一把金鑰稱之，又稱為單一或私密鑰匙(secret-key)，或傳統加密系統。

(2)非對稱性或公開鑰匙加密系統

加密與解密使用一對金鑰稱之

(3)不需要金鑰的加密技術稱為雜湊(HASH)

第三大類-處理明文方法的差異

(1)資料區段加密法(block cipher)

將明文分成數個n個字元或位元的區段，並且對每一個區段資料應用相同的演算法則和鑰匙，數學式表示為(M為明文，分割成M1、M2… Mn區段)

如E(M,K)=E(M1,K)E(M2,K)… ..E(Mn,K)

(2)資料流加密法(stream cipher)

資料流加密並不會將明文切分為區段，而是一次加密資料流的一個位元或是位元組。常見的作法是將較短的加密鑰匙延展成為無限長、近似亂碼的一長

串金鑰串流(keystream)，再將金鑰串流和原始資料（plain text）經過XOR運算後，產生密文資料（cipher text）。

比較對稱性密碼學與非對稱性密碼學

對稱性密碼學又稱為傳統或秘密金鑰(Symmetric Encryption)

(1)訊息的加密和解密採用相同的金鑰

(2)需要傳送和接收雙方均擁有相同的一把金鑰

優點：

1.較快速

2.如果使用足夠大的金鑰，將難以破解。

缺點：

1.需要有一個安全性機制將金鑰安全性的分送至交易的雙方。

2.提供私密性(Confidential)的安全性能力，無法提供不可否認的能力

非對稱性密碼學(Asymmetric Encryption)

每個使用者擁有一對金鑰-公開金鑰和私密金鑰(public keyand a private key)，訊息由其中一把金鑰加密後，必需由另一把金鑰予以解密，公開金鑰可以被廣泛的發佈，而私密金鑰必需隱密的加以保存。

優點：

1.公開鑰匙可以公開分送

2.提供私密性、驗證與不可否認性等服務

缺點：

1.效率較差

陣列與鏈結串列

結構陣列

※ 優點 -> 使用容易
※ 缺點 -> (1)刪除與插入造成資料移動頻繁
                 (2)浪費不必要之記憶體
                 (3)陣列長度為常數，可能不夠用

#include<stdio.h>

struct student
{
 int math;
 int eng;
 int comp;
};
typedef struct student student;

int main(){

 student s[5];
 int sum[3] = {0};
 int i;
 int n = 0;
 int op,qid;

 while(1){

  puts("(1) 新增一位同學資料");
  puts("(2) 查詢某位同學成績 (輸入座號)");
  puts("(3) 修改某位同學成績 (輸入座號)");
  puts("(4) 列出所有資料");
  puts("(5) 計算各科平均");
  puts("(6) 計算某位同學成績平均 (輸入座號)");
  puts("(0) 離開");


  scanf("%d", &op);
  switch(op)
  {
   case 1:
    scanf("%d", &s[n].math);
    scanf("%d", &s[n].eng);
    scanf("%d", &s[n].comp);
    n++;
    break;
   case 2:
    scanf("%d", &qid);
    if(qid>0 && qid<=n)
    {

     printf("%d\n", s[qid-1].math);
     printf("%d\n", s[qid-1].eng);
     printf("%d\n", s[qid-1].comp);
    }
    else
    {
     printf("無此座號\n");
    }
    break;
   case 3:
    scanf("%d", &qid);
    if(qid>0 && qid<=n)
    {
     scanf("%d\n", &s[qid-1].math);
     scanf("%d\n", &s[qid-1].eng);
     scanf("%d\n", &s[qid-1].comp);
    }
    else
    {
     printf("無此座號\n");
    }

    break;
   case 4:
     for(i=0; i<n; i++){
         printf("%d\n", s[i].math);
         printf("%d\n", s[i].eng);
         printf("%d\n", s[i].comp);
     }
    break;
   case 5:
    //算各科總分
    for(i=0;i<n;i++){
     sum[0] += s[i].math;
     sum[1] += s[i].eng;
     sum[2] += s[i].comp;
    }

    for(i=0;i<3;i++){
     printf("%.2f\n", (double)sum[i]/n);
    }
    break;
   case 6:
    scanf("%d", &qid);
    if(qid>0 && qid<=n)
    {

     printf("%.2f\n", (double)(s[qid-1].math + s[qid-1].eng + s[qid-1].comp)/3);
    }
    else
    {
     printf("無此座號\n");
    }
    break;
   case 0:
    return 0;
    break;
  }

 }
 return 0;
}

鏈結串列

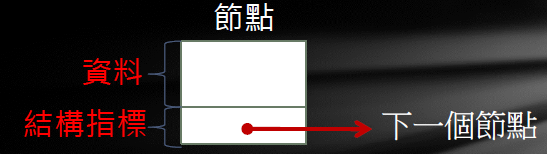

◎ 鏈結串列節點

節點:鏈結串列中最基本的單位

節點  =  資料  +  結構指標


◎ 定義鏈結串列節點結構

鏈結串列透過儲存元素在記憶體之位址為指標(Pointer)或鏈結(Link)取得下一個節點。

定義節點結構:

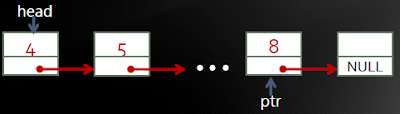

◎ 單向鏈結串列

head : 指向串列前端之指標

◎ 連續鏈結串列

node *head, *ptr;

head = (node *)malloc(sizeof(node));

ptr = head;

int value;

scanf("%d", &value);

ptr->data = value;

ptr->next = (node *)malloc(sizeof(node));

ptr = ptr->next;

★ 新增節點

在新增節點時，最好是使用動態配置一節點之記憶體。

node *getnode () /* 此函數產生一個新節點 */
{
 node *p;
 p = (node *) malloc(sizeof(node));
 /* malloc 會動態地配置大小為sizeof 的記憶體*/
 /* sizeof 會傳回一個型態為node之值*/
 if ( p == NULL)
 {
  printf ("記憶體不足");
  exit(1);
 }
 return(p);
}

★ 釋放節點

當然在使用完畢記得歸還一個節點之記憶體。

void freenode (node *p) /* 此函數將節點還給記憶體 */
{
         free(p);
}

★ 插入節點

由鏈結串列加入一個節點，一個節點插入有三種情況:

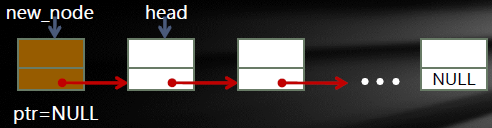

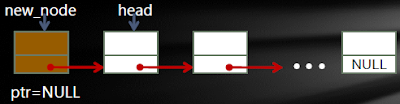

    ◆ 節點加於第一個節點之前

head = (node *)malloc(sizeof(node));
head -> next = ptr;
ptr = head;


    ◆ 節點加於最後一個節點之後

                                                                                                ptr
ptr->next = (node *)malloc(sizeof(node));
ptr = ptr->next;

    ◆ 加於節點中間任何一個位置

node *new_node; //(1)
new_node = getnode(); //(2)
new_node->next = ptr->next; //(3)
/* 新節點指向下一節點*/
ptr->next = new_node; //(4)
/* 節點ptr指向新節點*/

node *insert_node (node *head, node *ptr, node data)
{
 node *new_node; /* 新節點指標變數 */
 new_node = getnode(); /* 建立新節點,取得一個可用節點 */
 *new_node = data; /* 建立節點內容 */
 new_node->next = NULL; /* 設定指標初值 */
 if ( ptr == NULL ) /* 指標ptr是否是NULL */
 {
  /* 第一種情況: 插入第一個節點 */
  new_node->next = head; /* 新節點成為串列開始 */
  head = new_node;
 }
 else
 {
  if ( ptr->next == NULL ) /* 是否是串列結束 */
   /* 第二種情況: 插入最後一個節點 */
   ptr->next = new_node; /* 最後指向新節點 */
  else
  {
   /* 第三種情況: 插入成為中間節點 */
   new_node->next = ptr->next; /* (3) 新節點指向下一節點 (3)*/
   ptr->next = new_node; /* 節點ptr指向新節點 (4)*/
  }
 }
 return (head);
}

★ 尋找節點

走訪串列，將找到節點位置回傳。

node *find_node(node *head, int num)
{
 node *ptr;
 ptr = head; /* 指向串列起始 */
 while ( ptr != NULL ) /* 走訪串列 */
 {
  if ( ptr->data == num ) /* 找尋data */
   return (ptr);
   ptr = ptr->next; /* 指向下一節點 */
 }
 return (ptr);
}

★ 刪除節點

由鏈結串列中刪除一個節點，一個節點刪除有三重情況:

    ◆ 刪除第一個節點

head = head->next;
freenode(ptr);
return(head); /* reset 起始節點指標 */

    ◆ 刪除最後一個節點

                                                                                                                     ptr
previous = head;
while ( previous->next != ptr ) /* 找節點ptr的前節點 */
previous = previous->next;
previous->next = NULL;  /* 最後一個節點 */
freenode(ptr); /* 此函數將節點歸還給記憶體 */

    ◆ 刪除中間任何一個節點

previous = head;

while ( previous->next != ptr ) /* 找節點ptr的前節點 */

previous = previous->next;

/* 第三種情況: 刪除中間節點 */

previous->next = ptr->next; //(1)

freenode(ptr); //(2) /* 此函數將節點歸還給記憶體 */

/*
 *  使用鏈結串列製作一個 會員資料表功能
 * ‧輸入’i’ 新增節點在串列最後,可輸入姓名, 電話, Email
 * ‧輸入’d’接著輸入姓名，可將節點中之姓名相同者刪除(假設輸入之姓名不會重覆)
 * ‧輸入’f’接著輸入一個姓名，可將節點中之姓名相同者印出資料
 * ‧輸入’l’ 印出串列所有節點內容並顯示目前人數
 * ‧輸入’q’ 離開程式
 *
 * 提示: 使用strcmp來實作 (string.h )
 * strcmp(data[0], data[0])
 * 第一個字串大於第二個字串回傳正值，反之回傳負值。相等則為0
 * ※bonus:可設計插入位置於最前/中間/最後
 */

#include <stdlib.h>
#include <stdio.h>
#include <string.h>

struct _node{
    int data;
    char name[80];
    int phone;
    char email[80];
    struct _node *next;
};

typedef struct _node node;

node *getnode(){
    node *p;
    p = (node *) malloc(sizeof(node));

    if(p == NULL){
        printf ("記憶體不足");
        exit(1);
    }
    return(p);
}

void freenode (node *p){
    free(p);
}

node *insert_node (node *head, node *ptr, node data){
    node *new_node;
    new_node = getnode();
    *new_node = data;      /* 建立節點內容 */
    new_node->next = NULL; /* 設定指標初值 */

    if (ptr == NULL) {
        new_node->next = head; /* 新節點成為串列開始 */
        head = new_node;
    }

    else{
        if (ptr->next == NULL)
            ptr->next = new_node; /*插入最後一個節點 */

        else{
            new_node->next = ptr->next; /*插入成為中間節點 */
            ptr->next = new_node;
        }
    }
    return (head);
}

node *find_node(node *head, char name[]){
    node *ptr;
    ptr = head;
    while (ptr != NULL){
        if (strcmp(ptr->name ,name)== 0)
            return (ptr);
        ptr = ptr->next;
    }
    return (ptr);
}

node *delete_node(node *head, node *ptr){
    node *previous;
    if (ptr == head)
        head = head->next;  /*刪除第一個節點 */

    else{
        previous = head;

        while (previous->next != ptr)
            previous = previous->next;

        if (ptr->next == NULL)
            previous->next = NULL; /*刪除最後一個節點 */

        else
            previous->next = ptr->next; /*刪除中間節點 */
    }
    freenode(ptr);
    return(head);
}

int length (node *head){
    int num=0;
    node *q = head;
    while (q != NULL) {
        num ++;
        q = q->next;
    }
    return(num);
}

int main()
{
    node *head, *ptr, input;
    head = NULL;
    int value;
    char name[80];
    char key;

    while(1){

        puts("i insert at last");
        puts("d delete");
        puts("f find");
        puts("q exit");
        puts("g length");
        puts("l list all data");

        scanf(" %c", &key);
        switch(key)
        {
            case 'i':
                scanf("%s", input.name);
                scanf("%s", input.email);
                scanf("%d", &input.phone);

                if(head==NULL)
                    head = insert_node (head, NULL, input);

                else{
                    ptr = head;
                    while(ptr->next!=NULL)
                        ptr = ptr->next;
                    head = insert_node (head, ptr, input);
                }

                break;

            case 'd':
                scanf("%s", name);
                ptr = find_node(head, name);
                if(ptr==NULL)
                    printf("Can not delete\n");

                else{
                    head = delete_node(head, ptr);
                    printf("Delete ok\n");
                }

                break;

            case 'f':
                scanf("%s", name);
                ptr = find_node(head, name);
                if(ptr==NULL)
                    printf("Not found\n");

                else{
                    printf("found\n");
                    printf("%s\n", ptr->name);
                    printf("%s\n", ptr->email);
                    printf("%010d\n\n", ptr->phone);
                }

                break;

            case 'g':
                printf("%d\n", length(head) );

                break;

            case 'l':
                ptr = head;

                while(ptr!=NULL){
                    printf("%s\n", ptr->name);
                    printf("%s\n", ptr->email);
                    printf("%010d\n\n", ptr->phone);
                    ptr = ptr->next;
                }

                break;

            case 'q':
                return 0;
                break;
        }

        system("pause");
        system("cls");

    }

    return 0;
}

OpenShot 影像處理軟體

OpenShot 主要功能為影片的剪輯、修改，

最大的強項是「穩定、快速、直覺」，

可以直接匯入影片，並且穩穩的跑出影像和聲音，

完全不用調整任何設定！

※環境=> Debian、Ubuntu

一、安裝

sudo apt-get update && apt-get install openshot

二、執行

一般 user 下，直接執行 openshot，介面如下：

三、操作

第一步驟是「匯入檔案」，

接著，將影音檔拉到下方的影音軌。

可以點上面的「+ 加入影音軌」，可用於穿插字幕、聲音、動畫、其它影像…等，而按右鍵可以「移除影音軌」。

拉動紅色線，選好位置後可以「加入標記」，插入後，

可以方便做剪輯，於紅線上方點右鍵可以依紅線位置下

「全部剪輯切片」，之後可以針對需求做片段的特效，

或改部份片段影片的速度…等等。

基本上，使用都很方便直覺，基本的對於使用者來說已經相當夠用。

最後剪輯完記得「匯出視訊」，我設定匯出 .avi 如下圖：

Reference:

http://way3sec.blogspot.tw/2010/04/openshot-video-editor.html
